TMC21A數控車削中心主要性能特點: ●本機床適用于中小型軸類、盤類等零件的精密高效車、銑、鉆、攻工序加工。 ●30°斜床身與底座一體鑄造成型,高強度鑄鐵材料、機床的基礎件具備高剛性并確保機床長期使用的穩定性

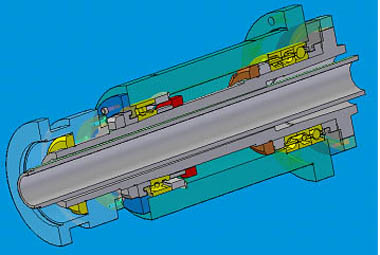

●高速、高精、高剛性彈殼式主軸單元,主軸材質選用鉻鉬合金,主軸軸承選用NSK專用軸承。
●十二工位動力刀塔,動力軸采用伺服馬達驅動,扭力大且動作平穩,低噪音、分度精確,換到速度快。
●大行程液壓尾座 ●X/Z軸均采用高精度、高負載能力、高可靠性的直線滾動導軌,機床的進給速度和定位精度更高。
TMC21A數控車削中心技術參數: 項目 | 單位 | 技術參數 | 工作范圍 | 床身上工件旋轉直徑 (主主軸/副主軸) | ㎜ | φ540 | zui大加工直徑(盤類/軸類) | ㎜ | φ400/φ290 | zui大加工長度 | ㎜ | 550 | 主軸 | 主軸轉速 | r/min | 4000 | 主軸功率 | KW | 7.5/11 | 液壓卡盤 | 寸 | 8 | | 主軸鼻軸端 | | A2-6 | 刀塔 | 刀塔刀位數量 | 把 | 12 | 刀塔電機功率 | KW | 2.2/3.7 | 動力刀柄規格 | | VDI30 | 動力刀具轉速 | r/min | 30-4000 | 行程 | X軸(X1/X2)行程 | ㎜ | 200 | Z軸(Z1/Z2)行程 | ㎜ | 600 | Y軸行程 | ㎜ | - | W軸(尾座或副主軸)行程 | ㎜ | 450 | 進給 | X軸(X1/X2)快速移動 | m/min | 18 | Z軸(Z1/Z2)快速移動 | m/min | 18 | Y軸快速移動 | m/min | - | W軸快速移動 | m/min | - | 尾座 | 尾座進給方式 | | 液壓 | 導軌 | 型式 | | 全部線軌 | 精度 | 定位精度 | ㎜ | 0.016 | 重復定位精度 | ㎜ | 0.008 | 其他 | 機床凈重 | ㎏ | 3500 | 外形尺寸 | ㎜ | 2366×1580×1870 |
|
